在CAD中，標注關聯即標注能隨著圖形的變化而改變，這樣可以提高圖紙編輯的效率，更改圖形后不需要在重新進行標注，可以減少不必要的工作量，本文將給大家介紹標注關聯的設置命令。
標注是否關聯可以用變量DIMASSOC控制，即在命令行中輸入該變量命令，設置變量值:
變量值設置為0時，新建的標注將是獨立的標注對象，標注中的各個元素互不關聯;
變量值設置為1時，標注中的各種元素組成一個單獨的對象，但其與圖形不關聯;
變量值設置為2時，標注將于圖形相互關聯(系統默認情況下，該變量值為2)

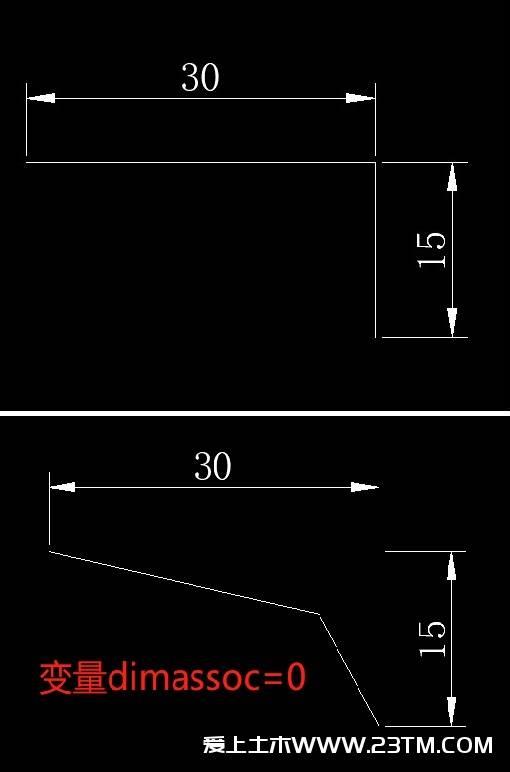

例如捕捉一條直線的兩個端對對其進行線性標注，若將系統變量設置為0/1時，標注將不隨著圖形變化而改變，如下圖所示:

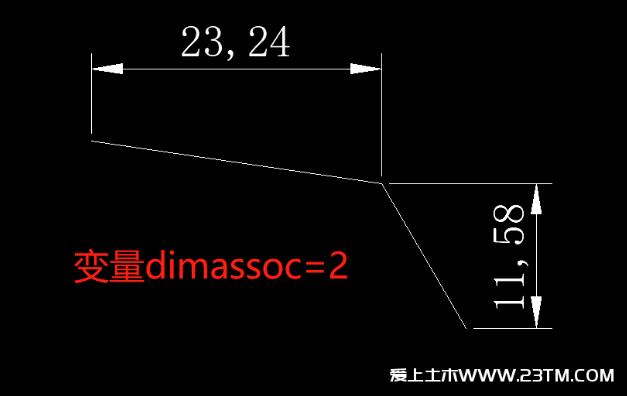

在系統默認情況下，當拖動直線夾點改變直線長度時，標注會自動跟隨變化，如下圖所示:
除此以外，如果在布局空間標注視口中的圖形，標注關聯后可以使圖紙空間的標注值與模型空間的標注值一致。
