【1】吸熱過程

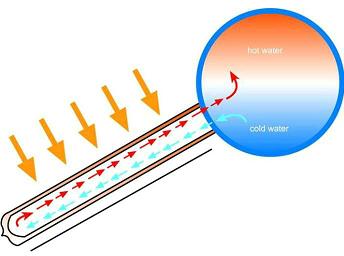

太陽輻射透過真空管的外管，被集熱鍍膜吸收后沿內管壁傳遞到管內的水。管內的水吸熱后溫度升高，比重減小而上升，形成一個向上的動力，構成一個熱虹吸系統。隨著熱水的不斷上移并儲存在儲水箱上部，同時溫度較低的水沿管的另一側不斷補充如此循環往復，最終整箱水都升高至一定的溫度。而平板式熱水器，一般為分體式熱水器，介質在集熱板內因熱虹吸自然循環，將太陽輻射在集熱板的熱量及時傳送到水箱內，水箱內通過熱交換（夾套或盤管）將熱量傳送給冷水。介質也可通過泵循環實現熱量傳遞。

【2】循環管路

家用太陽能熱水器通常按自然循環方式工作，沒有外在的動力。真空管式太陽能熱水器為直插式結構，熱水通過重力作用提供動力。平板式太陽能熱水器通過自來水的壓力（稱為頂水）提供動力。而太陽能集中供熱系統均采用泵循環。由于太陽能熱水器集熱面積不大，考慮到熱能損失，一般不采用管道循環。

【3】頂水式使用過程

平板式太陽能熱水器為頂水方式工作，真空管太陽能熱水器也可實行頂水工作的方式，水箱內可以采用夾套或盤管方式。頂水工作的優點是供水壓力為自來水壓力，比自然重力式壓力大，尤其是安裝高度不高時，其特點是使用過程中水溫先高后低，容易掌握，使用者容易適應，但是要求自來水保持供水能力。頂水工作方式的太陽能熱水器比重力式熱水器成本大，價格高。
