時間繼電器的作用-時間繼電器的工作原理

時間繼電器的簡介

早期用的繼電器叫空氣阻尼型時間繼電器，它是利用空氣通過小孔節流的原理來獲得延時動作的。它由電磁系統、延時機構和觸點三部分組成。凡是繼電器感測元件得到動作信號后，其執行元件（觸頭）要延遲一定時間才動作的繼電器稱為時間繼電器。

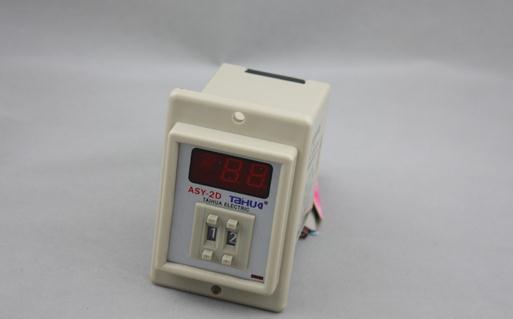

而目前最常用的為大規模集成電路型成的時間繼電器，它是利用阻容原理來實現延時動作。在交流電路中往往采用變壓器來降壓，集成電路做為核心器件，其輸出采用小型電磁繼電器，使得產品的性能及可靠性比早期的空氣阻尼型時間繼電器要好的多，產品的定時精度及可控性也提高很多。

隨著單片機的普及，目前各廠家相繼采用單片機為時間繼電器的核心器件，而且產品的可控性及定時精度完全可以由軟件來調整，所以未來的時間繼電器將會完全由單片機來取代。

時間繼電器的作用

時間繼電器是一種可以使用在較低的電壓或較小電流的電路上，用來接通或切斷較高電壓、較大電流的電路的電子元件，也許可以這樣說：用來控制較高電壓或較大功率的電路的電動開關：給繼電器工作線圈一個控制電流，繼電器就吸合，對應的觸點就接通或斷開。在供電電路中，繼電器也被稱為接觸器。

從驅動時間繼電器工作的電源要求（驅動線包工作電壓）來分，一般繼電器分交流繼電器與直流繼電器，分別用于交流電路和直流電路，另外，依據其工作電壓的高低，有6、9、12、24、36、110、220、380等不同的工作電壓，使用于不同的控制電路上。

時間繼電器另一個區分點是它的觸點（執行接通或斷開被控制電路的開關），分別有常開、常閉、轉換的區別，另外還有觸點多少的區別，可以控制多大的工作電壓及電流（即觸點允許控制的功率）的區別，供不同用途選用;另外特殊觸點還有帶自鎖（動作后即使控制電壓消失，觸點自己保持失去控制時的狀態），帶延時吸合或延時釋放功能等種類，供特殊情況下使用。

時間繼電器的工作原理

時間繼電器的工作原理很簡單，是一種當輸入的物理量達到規定值時，其電氣輸出電路被接通或阻斷的一種自動電器。廣泛用于生產過程自動化裝置，電力系統保護裝置，各類遠動、遙控和通信裝置，是現代自動控制系統中最基礎的電器元件之一。

繼電器一般由輸入感測機構和輸出執行機構兩部分組成。前者用于反映輸入量的變化，后者完成觸點分合動作（對有觸點繼電器）或半導體元件的通斷（對無觸點繼電器）。繼電器具有跳躍的輸入-輸出特性。當繼電器接受一個輸入信號X時，只有它達到動作值Xd，繼電器才動作，輸出從零躍至Ymax。

輸入信號繼續增大，輸出信號仍為Ymax不變。繼電器動作之后，如果減少輸入信號，則繼電器只在輸入減少到Xf時才動作，返回起始位置，輸出信號躍回零。這一特性稱為繼電特性。這里，使繼電器開始動作的輸入量值（動作值）、使繼電器恢復原狀態的輸入最大量值（返回值）、觸點的額定電壓與電流（觸點額定量值）、繼電器由一種狀態變至另一種狀態的時間（動作時間）是繼電器的主要技術參數。它們既表征繼電器工作過程的性能，又是選用繼電器的依據。
