延時開關是怎樣的？延時開關的工作原理是什么？

延時開關的簡介

延時開關中有觸摸延時開關、聲光控延時開關等。只要用手摸一下開關的觸摸片或給聲音信號就自動照明。當人離開30秒至75秒內自動關閉，因此，也成為國家能源部極力推薦產品。

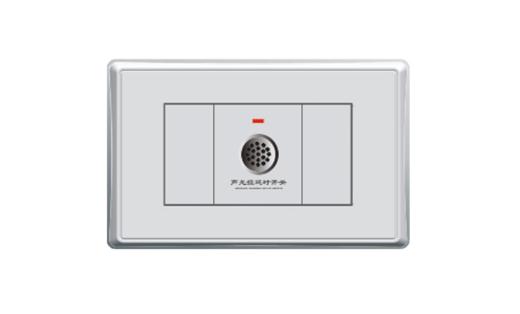

聲光延時開關基本原理

聲光延時開關是由幾個聲控開關和光控開關還有燈泡串聯而成。當有光線時，光敏開關斷開，當無光線時，光敏開關閉合。然后當有聲音產生時。聲敏開關閉合。從而形成通路。使燈泡點亮。

觸摸式延時開關利用的是與試電筆同樣的原理，即在人體和電源間串聯一個很大的電阻，這樣，通過人體會形成一個低電壓的電流（電壓低，但電流并不一定小），最終流入大地，形成觸發回路，這樣，就可以觸發延時開關開始計時，并接通電燈主回路，燈就亮了。

延時開關的工作原理

延時開關最大的特色是使用時，只要用手指摸一下觸摸電極，燈就點亮，延時1分鐘左右后會自動熄滅。可以直接取代普通開關，不必改室內布線。

其工作原理為：

觸摸式延時開關電路虛線右面是普通照明線路，左部是電子開關部分。VD1～VD4、VS組成開關的主回路，IC組成開關控制回路。平時，VS處于關斷狀態，燈不亮。VD1～VD4輸出220V脈動直流電經R5限流，VD5穩壓，C2濾波輸出約12V左右的直流電供IC使用。此時LED發光，指示開關位置，便于夜間尋找開關。

IC為雙D觸發器，只用其中一個D觸發器將其接成單穩態電路，穩態時1腳輸出低電平，VS關斷。當人手觸摸一下電極M時，人體泄漏電流經R1、R2分壓，其正半周使單穩態電路翻轉，1腳輸出高電平，經R4加到VS的門極，使VS開通，電燈點亮。這時1腳輸出高電平經R3向電容C1充電，使4腳電平逐漸升高直至?xí)簯B(tài)結束，電路翻回穩態，1腳突變?yōu)榈碗娖剑琕S失去觸發電壓，交流電過零時即關斷，電燈熄滅。
