干粉涂料的施工工藝-干粉涂料是什么？

干粉涂料的簡(jiǎn)介

干粉涂料，是以水泥為無(wú)機(jī)膠凝材料，可再分散聚合物樹脂粉末為成膜助劑，復(fù)合無(wú)機(jī)填料、顏料配制而成，是無(wú)機(jī)與有機(jī)相結(jié)合的水泥基現(xiàn)代新型建筑裝飾材料。

干粉涂料以水泥和水反應(yīng)形成的水化產(chǎn)物（水泥石）為主要膠結(jié)材料，可用分散乳膠粉聚合物樹脂粉末的加入為薄涂層提供了近乎理想的性能。水泥的水化需要水分的存在才能夠進(jìn)行，而分散的聚合物粉末則是通過失水而成膜。水分失去時(shí)，聚合物粉末形成的薄膜覆蓋表面的微孔，阻礙了水分的過多散失，保留的水分可供水泥進(jìn)行進(jìn)一步的水化。聚合物在干燥環(huán)境下成膜，而水泥則在有水存在的條件下固化和水化，這兩種體系的結(jié)合，使涂膜產(chǎn)生最佳的物理力學(xué)性能。聚合物還為粉狀涂料帶來(lái)了較好的表面性能，既提高了耐污染性，又保留了純無(wú)機(jī)涂料原有的透氣性。彩色干粉涂料能在濕度大的或者降雨的情況下硬化，涂膜的附著力、耐洗刷性能非常優(yōu)異，耐候性好，可用于新老建筑物內(nèi)外墻墻飾面涂刷。

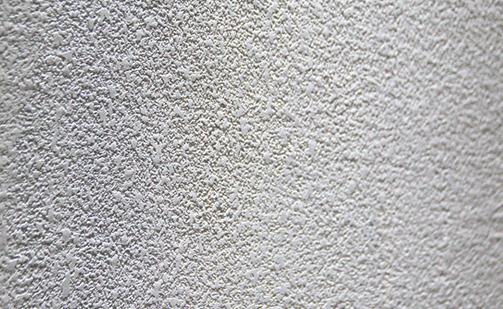

干粉涂料施的工工藝

1、保溫墻面—布—漿保護(hù)層施工后，24h-48h內(nèi)做干粉涂料。

2、水泥砂漿墻面施工3天后做干粉涂料；同時(shí)要求水泥砂漿抹面不開裂。

3、基面若干燥應(yīng)撒水量均勻。

4、干粉涂料配比：干粉涂料：水=100：20（重量比）。

5、調(diào)配干粉涂料須有專人負(fù)責(zé)。

6、干粉涂料加水量嚴(yán)格按要求調(diào)配，不許多加水，以避免造成色差。配料后要求1h內(nèi)用完。

7、水為生活飲用水。

8、將水稱量后全部加入配料桶內(nèi)，倒入約3/4干粉涂料，用手提式攪拌器（小于380轉(zhuǎn)/分）充分?jǐn)嚢杈鶆蚝?，再倒入余下的干粉涂料，攪拌均勻，放?0-15分鐘后，再重新攪拌均勻，約1分鐘即可使用。

9、施工干粉涂料要求平整，拉毛點(diǎn)均勻分布，每分隔框從左到右一次配料連續(xù)抹面拉毛；拉毛同一方向，拉毛用有機(jī)玻璃抹子。窗膀周邊應(yīng)使用專用干粉涂料。

10、干粉涂料施工應(yīng)作分割線，防止接縫抹痕，影響裝飾效果，分格線做法：a、在水泥砂漿基面彈墨線，用無(wú)齒鋸打出分格槽，槽寬為20mm，深為15-20mm，或抹水泥砂漿墻面時(shí)直接做分隔縫。b、保溫基面EPS板粘貼后用開槽器在EPS板上做出分格槽。c、在水泥砂漿基面或保溫基面施工后，按圖彈線，用自粘帶粘貼，抹干粉涂料，拉毛后將自粘帶拆掉，干粉涂料干燥后，沿干粉涂料邊緣在其上貼自粘帶抹干粉涂料，拉毛后將自粘帶拆掉，進(jìn)行接縫處理。
